Одним из основных навыков, обязательных для людей, работающих в сфере обслуживания электронной и электрической техники, является способность понимать принципиальные электрические схемы. Актуальность их эксплуатации обусловлена необходимостью четко различать узлы и цепи, обозначая все элементы графически. Но перед начинающими специалистами в отношении принципиальных схем часто встает вопрос: какихчитать?
Характеристика принципиальных электросхем
В самом общем смысле схема является определенным документом, который выполнен графически. Посредством специализированных условных обозначений и графических изображений на этом документе представляются части какого-либо предмета и устанавливающиеся между ними связи.

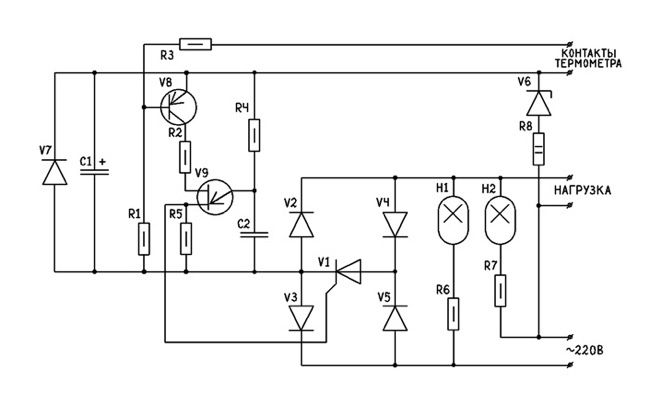

В принципиальных электрических схемах отображаются детали, контакты и электрические связи устройств. Поскольку именно такие графические изображения определяют полный состав элементов электроприбора или электросистемы, их принято считать наиболее функциональными.
В принципиальных электрических схемах отображаются детали, контакты и электрические связи устройств. Поскольку именно такие графические изображения определяют полный состав элементов электроприбора или электросистемы, их принято считать наиболее функциональными.
На вышеуказанном графе присутствуют различные линейные, буквенные и цифровые обозначения, благодаря которым профессионал безошибочно сможет охарактеризовать и понять структуру какой-либо установки.
Основным требованием к принципиальной электрической схеме является максимально удобное чтение изображения, которое достигается посредством:
• распределения элементов плана по функциональным группам;
• отсутствия резких изломов и большого количества пересечений при изображении цепей;
• расположения групп узлов сверху вниз и слева направо;
• вычерчивания наименее важных деталей вокруг основной схемы;
• пропорционального отображения всех элементов по документам стандартизации;
• соответствия положения деталей на бумаге их реальному положению в режиме отключенного питания.
Основным требованием к принципиальной электрической схеме является максимально удобное чтение изображения, которое достигается посредством:
• распределения элементов плана по функциональным группам;
• отсутствия резких изломов и большого количества пересечений при изображении цепей;
• расположения групп узлов сверху вниз и слева направо;
• вычерчивания наименее важных деталей вокруг основной схемы;
• пропорционального отображения всех элементов по документам стандартизации;
• соответствия положения деталей на бумаге их реальному положению в режиме отключенного питания.
Элементы электроцепи
Для того, чтобы правильно читать принципиальные схемы, необходимо разбираться в иерархии элементов электрических изделий. Выделяются:
1. Цепи главной схемы. Их составляют части, которые вырабатывают и преобразовывают основной поток электроэнергии. С помощью этих деталей сигнал транслируется на оборудование системы конечного энергоснабжения.
2. Вторичные цепи схемы. В них находятся узлы с мощностью, не превышающей 1 киловатт. Они выполняют функции контроля, учета и измерения расхода электроэнергии, а также управляют работой приборов.
Общую совокупность элементов графического чертежа традиционно разделяют на 3 группы:
• детали, передающие энергию по цепи от источника к получателю;
• сигнальные генераторы и блоки питания;
• приемники и другие энергопреобразователи.
1. Цепи главной схемы. Их составляют части, которые вырабатывают и преобразовывают основной поток электроэнергии. С помощью этих деталей сигнал транслируется на оборудование системы конечного энергоснабжения.
2. Вторичные цепи схемы. В них находятся узлы с мощностью, не превышающей 1 киловатт. Они выполняют функции контроля, учета и измерения расхода электроэнергии, а также управляют работой приборов.
Общую совокупность элементов графического чертежа традиционно разделяют на 3 группы:
• детали, передающие энергию по цепи от источника к получателю;
• сигнальные генераторы и блоки питания;
• приемники и другие энергопреобразователи.
ВАЖНО! Соблюдение иерархической структуры с учетом пропорций способствует созданию схемы, комплексно отображающей все детали и соединения любой электроустановки.
Чтение принципиальных электрических схем
Каждый специалист в сфере электричества и электроники умеет кодировать и декодировать принципиальные электрические схемы. Чтобы научиться читать последние, необходимо запомнить стандартные знаковые обозначения элементов, присущих электроустройствам. Основные среди них: буквенные и цифровые обозначения, проводные линии, групповые линиисвязи, механические и экранированные линии связи, пунктирные и штрихпунктирные линии, коаксиальныепровода.
Распространенные знаки в принципиальных схемах
Групповая линия связи. Чтобы минимизировать наличие повторяющихся в схеме линий, обозначающих электрические связи, их объединяют в некий «жгут»,создающий групповую линию связи, которая графически выглядит следующим образом:
Такая линия изображается значительно толще, чем любые другие проводники, присутствующие в схеме. Чтобы четко понимать направление проводников, их нумеруют.
Разъемные соединения. Поскольку все электроприборы состоят из блоков, для их соединения используются разъемы:
• XP1 — вилка;
• XS1 — розетка.
Вместе они обозначаются как X1 (X2).
• XP1 — вилка;
• XS1 — розетка.
Вместе они обозначаются как X1 (X2).
Механически связанные элементы. Переменные резисторы, имеющие выключатель, на принципиальной схеме обозначаются буквенно циферным сочетанием. Связь между этими деталями изображается посредством пунктирной линии.
Резисторы:
• R1 — резистор переменный;
• SA1 — выключатель.
• R1 — резистор переменный;
• SA1 — выключатель.
Электрический контакт между указанными элементами отсутствует. Свое применение переменные резисторы с механическими связями находят, например, в портативных радиоприемниках.
Подобный принцип функционирования характерен и для электромагнитного реле: ток подается на обмотку самого реле, за счет чего контакты могут замыкаться и размыкаться. Но здесь есть одна особенность.
Подобный принцип функционирования характерен и для электромагнитного реле: ток подается на обмотку самого реле, за счет чего контакты могут замыкаться и размыкаться. Но здесь есть одна особенность.
Из-за того, что обмотка и контакты реле могут находиться слишком далеко друг от друга на принципиальной схеме, пунктирную линию могутне изображать. В этом случае рядом с изображением контактов прописывают принадлежность к реле с помощью символа K1 и отображают номерной знак группы контактов, например, K1.1 или K1.2, как на графе ниже.
Экранирование. Многие из узлов электроаппаратуры чувствительны к воздействующим на них электромагнитным полям, которые находятся поблизости. Чтобы обеспечить защиту от подобного «вмешательства», электрические узлы помещают в экран, то есть экранируют.
Обычно на схеме экран изображают штрихпунктирной линией и соединяют ее с общим проводом.
Экранированные линии связи наглядно можно представить следующим образом:
Экранированные линии связи наглядно можно представить следующим образом:
Для экранирования также используется специальный проводник, покрытый экраном из проводящего материала — коаксиальный кабель. Схематически он изображается так:
Таким образом, экран соединяется с общим проводом и способствует отводу наводки и различных электромагнитных помех.
Выше были представлены базовые графические элементы, которые наиболее часто можно встретить на принципиальных электрических схемах. Более детальную информацию можно получить, изучив ГОСТ 2.702-2011.
