6EP1731-2BA00

Общее описание

Серия 6EP1 от Siemens включает в себя различные блоки питания, буферные и резервные модули, предназначенные для обеспечения стабильного электропитания в промышленных условиях. Эти устройства отличаются высокой надежностью, защитой от перегрузок, гальванической развязкой цепей и возможностью работы в широком диапазоне температур.

Основные типы устройств в серии 6EP1

Блоки питания LOGO! Power

• 6EP1321-1SH02 — выходное напряжение 12 В, ток 1.9 А, мощность 30 Вт. Поддерживает параллельное подключение для увеличения мощности или резервирования. Применяется в системах автоматизации Siemens LOGO!.
• Другие модели: 5 В, 12 В, 15 В, 24 В с разной силой тока.

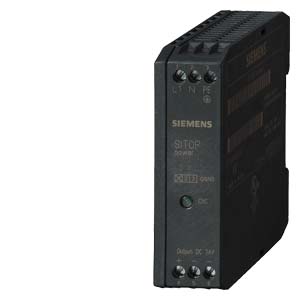

Блоки питания SITOP

• 6EP1333-2BA01 — современная серия с улучшенными характеристиками, включая стабилизацию напряжения и защиту от короткого замыкания. Используется в шкафах управления и промышленном оборудовании.
• SITOP POWER 10 (6EP1434-2BA00) — трехфазный блок питания с выходом 24 В/10 А для устаревших систем SIMATIC S5.

Резервные и буферные модули

• 6EP1935-6ME21 — батарейный модуль для обеспечения бесперебойного питания при отключении сети. Совместим с блоками SITOP.
• 6EP1961-3BA01 — буферный модуль, поддерживающий резервное питание от 100 мс до 10 с в зависимости от нагрузки.

Ключевые характеристики

• Входное напряжение: от ~85–264 В (для однофазных моделей) до ~360–550 В (для трехфазных).
• Выходное напряжение: 5–24 В DC, в зависимости от модели.
• Защита: от короткого замыкания, перегрузки, перенапряжения.
• Монтаж: на DIN-рейку (стандарт для промышленного оборудования).
• Рабочие условия: температура от -20°C до +60°C, устойчивость к вибрациям и влажности.

Применение

• Промышленная автоматизация: питание контроллеров (LOGO!, SIMATIC), датчиков, реле.
• Шкафы управления: обеспечение стабильного напряжения для систем управления.
• Критически важные системы: резервирование питания для серверов, телекоммуникационного оборудования.
• Производственное оборудование: компрессоры, станки, линии сборки.

Преимущества

• Высокий КПД (до 80%) и низкий уровень пульсаций.
• Возможность параллельного и последовательного подключения для масштабирования мощности.
• Соответствие международным стандартам безопасности (CE, UL, TÜV).

Серия 6EP1 Siemens — это универсальные решения для промышленного электропитания, сочетающие надежность, гибкость и соответствие строгим стандартам. Устройства подходят как для базовых задач (питание контроллеров), так и для критически важных систем с требованиями к резервированию. Для выбора конкретной модели важно учитывать параметры нагрузки и условия эксплуатации.
